Extralink Cat5e útikapall, 305 metrar

67.100 kr.

Vöruflokkar: , , , Merki: , Framleiðandi:
Láttu aðra vita

Lýsing

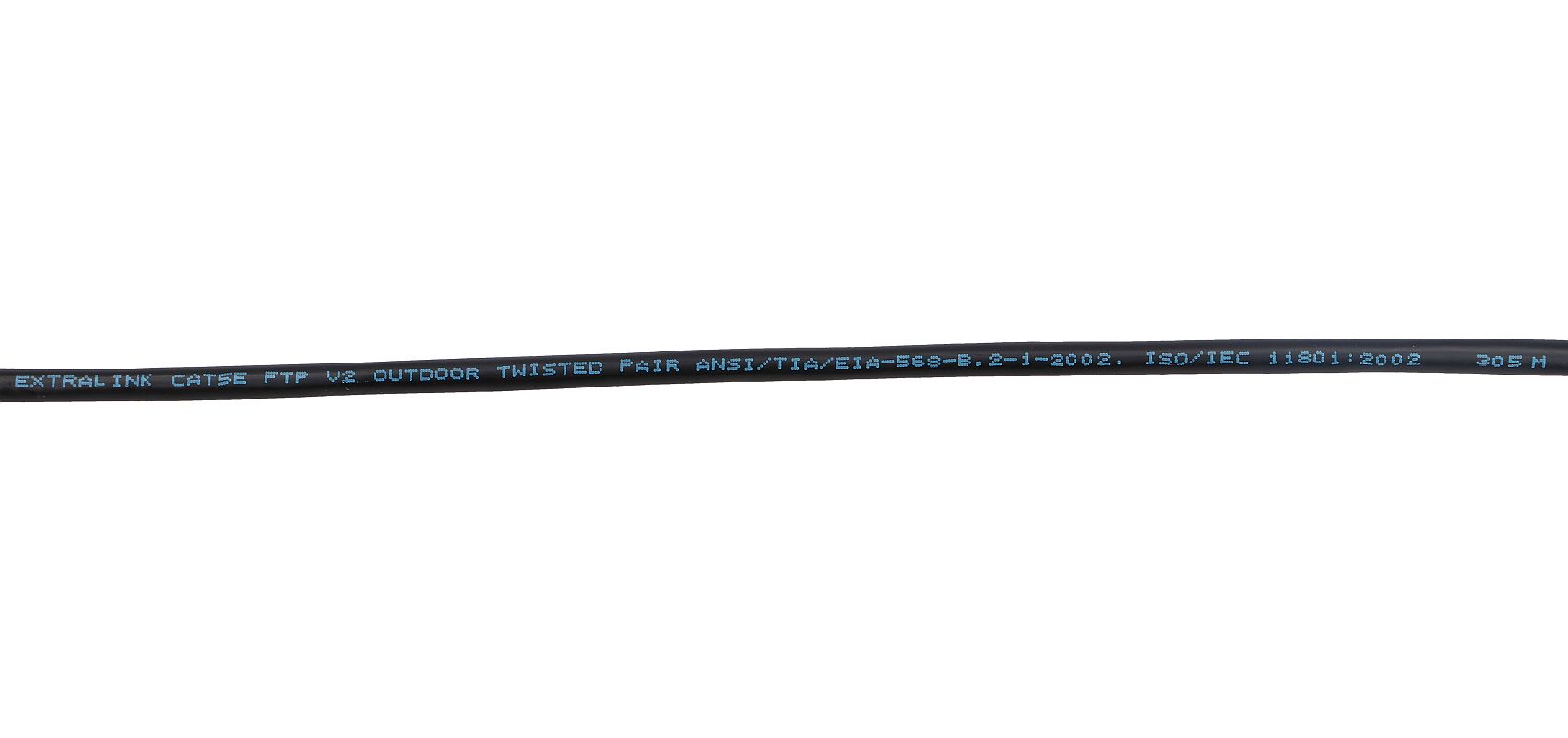

EXTRALINK CAT5E FTP V2 OUTDOOR TWISTED PAIR ÚTIKAPALL 305M

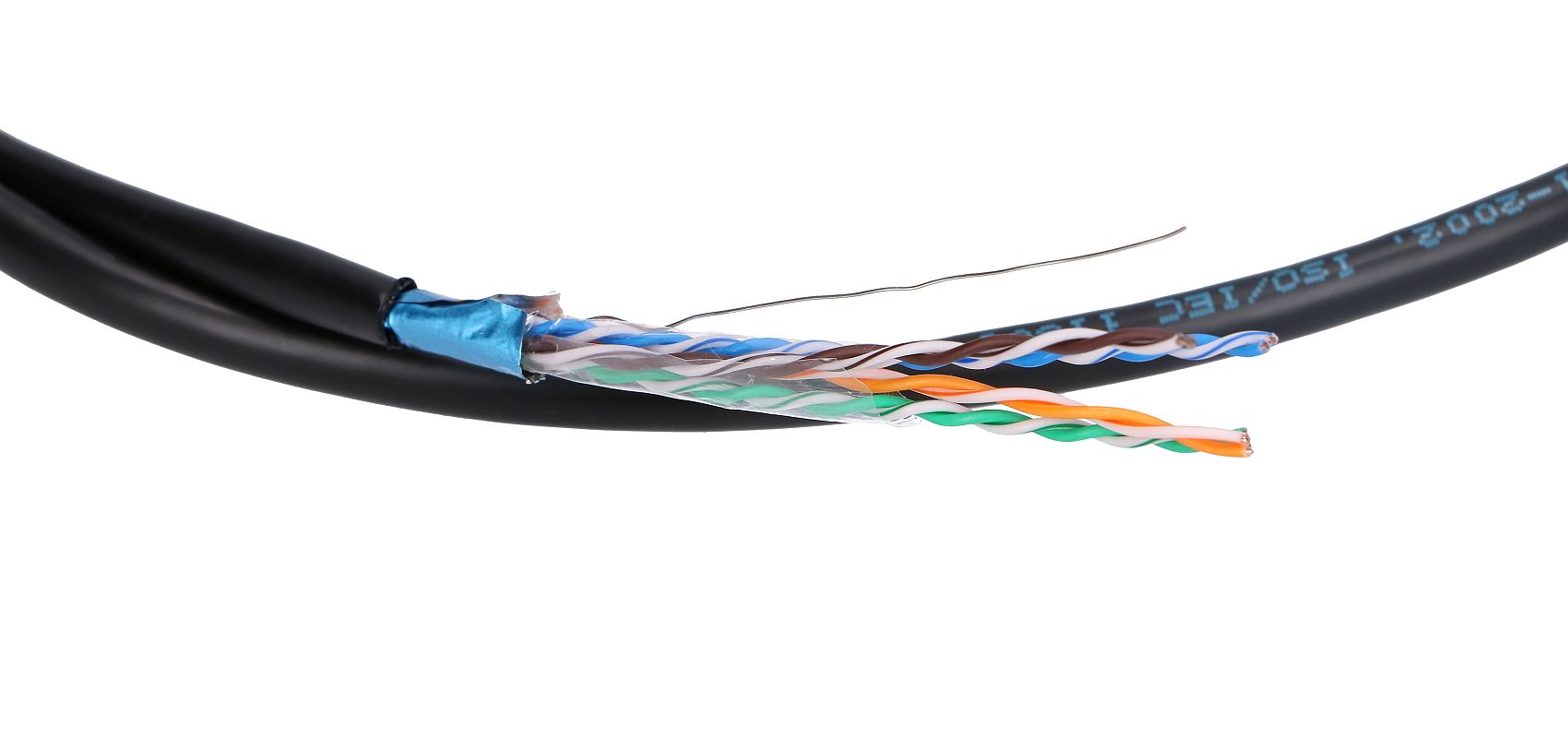

Construction
1) Conductor soft copper wire
Diameter of conductor 0,48 mm (±0,005 mm)
2) Insulation PE
Conductor with insulation diameter 0,97 mm
3) Pair two conductors twisted together
4) Core wrapping
5) Copper tinned contact wire diameter 0,4 mm is applied between the sheath and shield
6) Core shield aluminum polymer foil (metal inside)
7) Sheath PE, nominal cable diameter: 5,7 mm
Mechanical Characteristics
Тemperature range During installation -10°C to +60°C
After installation -50°C to +60°C
Bending radius During installation ≥ 8 cable diameters
After installation ≥ 4 cable diameters
Tensile stress ≤ 85 N
Electrical Characteristics at 20°C
Parameter Unit Value
Capacitance pF/m ≤ 56
Direct current resistance Ω/km ≤ 108
Insulation resistance GΩ/km ≥ 5
Resistance unbalance % 2
Signal propagation velocity m/s 0,68c
Characteristic impedance in the frequency range 100±15
Test voltage wire-wire and wire-shield, (DC, 2 s) kV 2,5



Frequency, MHz 1 4 10 16 20 31,25 62,5 100
Attenuation, dB, max 2,1 4,1 6,5 8,3 9,3 11,7 17,0 22,0
NEXT, dB, min 65,3 56,2 50,3 47,2 45,7 42,8 38,3 35,3
PS NEXT, dB, min 62,3 53,2 47,3 44,2 42,7 39,8 35,3 32,3
ELFEXT, dB, min 64 51,9 44 39,9 37,9 34,1 28 24
PS ELFEXT, dB, min 61 48,9 41 36,9 34,9 31,1 25 21
RL, dB, min 20 23 25 25 25 23,6 21,5 20,1

IEC 61156-5, values lower than 4 MHz are given for information only

Attenuation is given for length of link 88 m



Application:

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Gigabit Ethernet (1000BASE-T), Firewire 100 Mbit/s, ATM LAN 1,2 Gbit/s



Сomliance with the requirements:

-ISO/IEC 11801:2002

-EN 50173-1:2002

-ANSI/TIA/EIA-568-B.2-1-2002

-IEC 61156-5:2002
